特性
输入电压范围:2.7V至25V。
输出电压范围:最高可达26.8V
内部固定PWM频率:350kHz·可编程开关峰值电流限制:最高可达15A
高效率:95%(PVIN=12V,VOUT=25V, I0UT=2A)
93% (PVIN=7.2V, VoUT=12V, loUT=1.5A)96% (PVIN=12V, VoUT=18V, loUT=1.5A)·关断时电流消耗:1.0uA·两种不同tr/tf的模式用于EMI解决方案
可编程软启动
输出过压保护(在28V时)，热关断保护
通用描述
26.8V,15A异步升压转换器，HCR6679是一款高功率密度异步升压转换器，配备有20mQ功率开关，可在便携式系统中提供高效且体积小巧的解决方案。HCR6679具有宽泛的输入电压范围，从2.7V到25V，适用于单节、双节锂电池以及12V铅酸电池的应用场景。该器件具备15A切换电流能力，并能提供高达26.8V的输出电压。
HCR6679还具备可编程软启动功能以及可调节的开关峰值电流限制功能。HCR6679集成了两种模式，分别具有不同的tr/tf特性，从而能够平衡EMI和效率方面的不同需求。此外，该器件还提供了28V输出过压保护以及热关断保护功能。

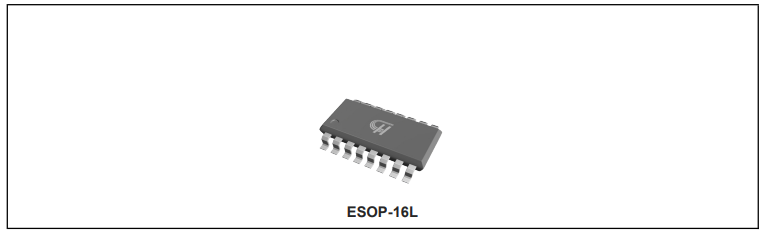

HCR6679采用绿色ESOP-16L封装，工作环境温度范围为-40°C至+125°C
应用领域
便携式扬声器
无线/扬声器
移动电源
充电器
电源接口 (USB Type-C,Thunderbolt)
POS终端
平板电脑/笔记本电脑
应用信息
HCR6679是一款高功率密度异步升压转换器，配备有20m功率开关，旨在为便携式系统提供高效且体积小巧的解决方案。该转换器的开关频率为360KHz。HCR6679采用脉宽调制(PWM)方式运行，并通过脉冲频率调制(PFM)技术提高了轻负载时的效率。
启用、启动及tr/tf(EN和SS/EMI引脚)HCR6679具备可调节的软启动功能，用以防止启动时出现高浪涌电流。为最大限度地降低启动期间的浪涌电流，需使用一个连接至SS/EMI引脚并受恒定电流充电的外部电容器，以缓慢提升误差放大器内部的正输入电压。SS/EMI引脚处的电容值越大，输出电压的上升速度就越慢，软启动时间也就越长。对于大多数应用而言，通常使用100nF的电容器就足够了
HCR6679整合了两种模式，具有不同的tr/tf特性通过在SS/EMI引脚与地之间连接一个电容(Css0，即可选择具有陡峭tr/tf特性的模式。HCR6679能够以较高的效率运行，但EMI性能相对较差。然而，如果将一个电容(CSS)与一个390K欧姆的电阻(REMI)并联置于SS/EMI引I脚和地之间，则会选择具有平缓tr/tf特性的模式。此时，HCR6679的效率会降低，但EMI性能会有所改善。当EN引脚被拉低到逻辑低电平(低于0.4V)时，HCR6679会进入待机模式并停止切换。只有当EN引脚被拉至逻辑高状态(高于1.5V)时，HCR6679才会正常工作。

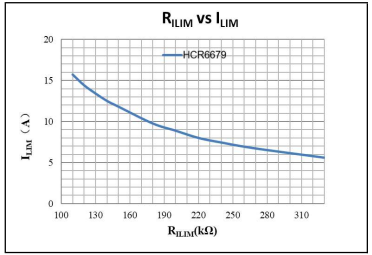

可调峰值电流限值(ILIM引脚)为避免意外出现较大的峰值电流，系统内部采用了逐周期电流限值机制。一旦开关电流触及限值，低侧开关将立即被关闭。可通过电阻器(RILIM)在ILIM引脚处将峰值开关电流限值设置为接地。电流限值与电阻之间的关系如图4所示。电流限值应设定为低于15A。
