01 先给结论：HCR393/HCR293 适合谁，不适合谁
HCR393/HCR293 是低功耗、低失调电压的双路电压比较器，SOIC-8 / MSOP-8 / TSSOP-8 封装，引脚与 TI LM393、ON LM393 等行业标准料兼容。单电源 2～36V，也支持双电源 ±1～±18V，静态电流典型 0.6mA 且与电源电压基本无关。
芯片实物与核心参数
| 项目 | 参数 |
| 通道数 / 封装 | 2 通道；SOIC-8、MSOP-8、TSSOP-8 |
| 电源电压 | 2.0V～36V（单电源）；±1.0V～±18V（双电源） |
| 静态供电电流 ICC | 0.6 mA typ（与 VCC 大小基本无关） |
| 输入失调电压 VOS | 1.0 mV typ；HCR393 max 5mV / HCR293 max 7mV（25℃） |
| 输入偏置电流 IB | 25 nA typ |
| 输入失调电流 IOS | ±5 nA typ |
| 共模输入范围 VCM | 0 ～ VCC−1.5V（含地） |
| 输出饱和电压 VSAT | 200 mV @4mA |
| 大信号响应时间 | 1.3 µs（TTL 阶跃，VREF=1.4V，RL=5.1kΩ） |
| 电压增益 AVD | 200 V/mV（RL≥15kΩ，VCC=15V） |
| 输出灌电流 | 16 mA typ |
| 工作温度 | HCR393: −40～+85℃；HCR293: −40～+125℃ |
【适合场景】电池欠压/过压检测、电源 good 信号、过流保护阈值比较、开关电源反馈、DC-DC 模块、PC 主板、通信设备、风扇转速检测、市电掉电报警、窗口比较器。
【不适合 / 需谨慎】需要推挽输出直接驱动大电容负载；需要高速比较（<100ns）；输入共模长期超过 VCC−1.5V；需要输出高电平精确等于 VCC（开集输出有上拉电阻压降）；微功耗（<100µA）需求。
02 比较器原理：为什么不能拿运放凑
很多新手做电压检测时，第一反应是拿一颗运放开环接成比较器。结果一上电就在阈值附近反复跳变、输出高电平拉不到 VCC、响应还慢半拍。运放和比较器看着都是三角符号，内部设计思路完全不同。
从规格书功能框图看，每一路比较器分三级：
第一级是 Q1/Q2 与 Q3/Q4 组成的差分对，+INPUT 和 −INPUT 的微小电压差在这里转换成单端电流；上面四个恒流源是差分对的有源负载，也是高增益的来源。
第二级是 Q5/Q6 组成的增益级，把第一级的微小信号进一步放大，推动输出级翻转。
第三级是 Q7/Q8 组成的开集 NPN 输出级：同相端电压高时 Q8 截止，输出靠外部上拉拉高；同相端电压低时 Q8 导通，输出灌到接近地。输出低电平典型 200mV（灌电流 4mA 时）。

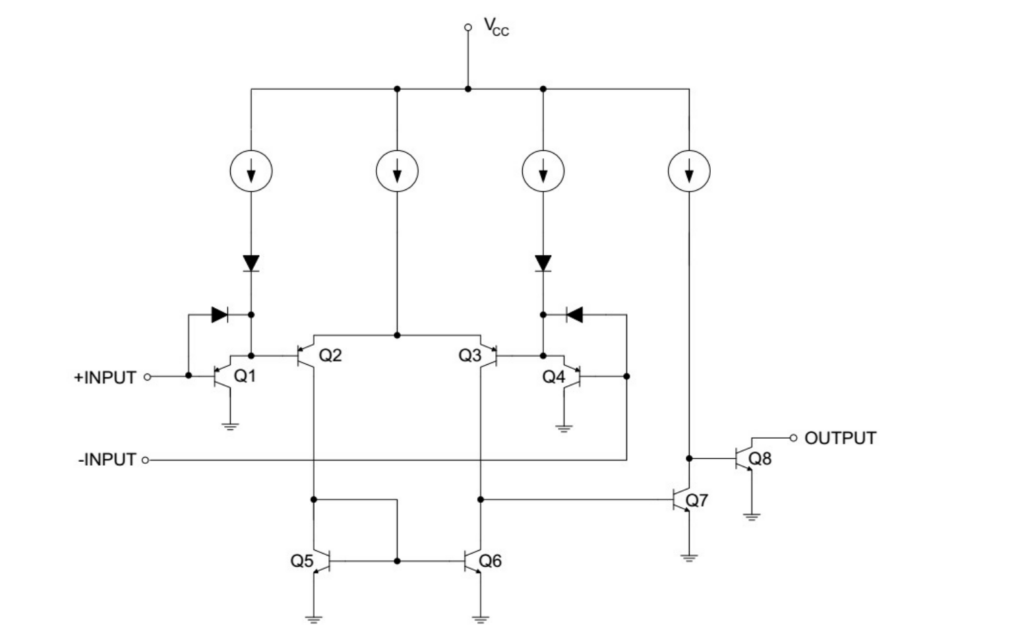

图 1 功能框图：差分对 Q1–Q4、增益级 Q5–Q6、开集输出 Q7/Q8
理解这个结构就明白两件事：一是它没有运放内部的频率补偿电容，所以快；二是输出只有下拉能力，高电平必须外部上拉。
运放 vs 比较器的本质区别
| 对比维度 | 运放（如 LM358） | 比较器（HCR393） |
| 内部频率补偿 | 有，为闭环稳定 | 无，目标就是快 |
| 压摆率 / 响应 | 慢，饱和恢复需几 µs 以上 | 1.3µs 大信号响应 |
| 输出结构 | 推挽（或准推挽） | 开集 NPN，必须外部上拉 |
| 设计目标 | 线性放大，输出连续 | 两态输出，非高即低 |
| 共模范围 | 通常不含地（单电源） | 含地，可直接测地附近信号 |
【设计提示】比较器不是「开环的运放」。运放内部的频率补偿电容让它在开环时又慢又容易进饱和出不来；比较器从设计上就是为两态翻转服务的。做阈值判断请用比较器，不要拿运放硬凑。
03 引脚兼容与替代注意
HCR393/HCR293 引脚与 TI LM393、ON LM393 等行业标准料一致，可做硬件兼容替换。

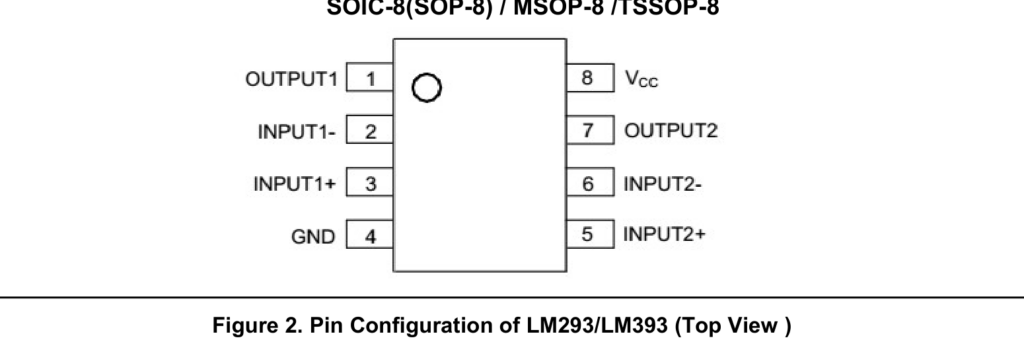

图 2 引脚配置（顶视，SOIC-8 / MSOP-8 / TSSOP-8）
引脚定义
| 引脚 | 名称 | 功能 |
| 1 | OUT1 | 通道 1 输出（开集） |
| 2 | IN1− | 通道 1 反相输入 |
| 3 | IN1+ | 通道 1 同相输入 |
| 4 | GND | 地 / 负电源 |
| 5 | IN2+ | 通道 2 同相输入 |
| 6 | IN2− | 通道 2 反相输入 |
| 7 | OUT2 | 通道 2 输出（开集） |
| 8 | VCC | 正电源 |
替换验证清单（pin-to-pin ≠ drop-in）
1. 静态电流差异：HCR393 为 0.6mA typ，TI LM393 约 0.45mA（0.225mA/ch×2），ON LM393 约 0.4mA。电池供电的低功耗场景要重新算续航。
2. 失调电压差异：HCR393 VOS typ 1mV / max 5mV（25℃），ON LM393 标称 as low as 2mV。精密阈值检测要按 max 值留余量。
3. 输出灌电流：HCR 输出短路电流典型 16mA，直接驱动 LED 或光耦要算限流电阻，不要灌超。
4. 温度等级：HCR393 商业级 −40～+85℃，HCR293 工业级 −40～+125℃。工业/车载场景选 HCR293，不要用 HCR393 凑。
5. 封装选择：SOIC-8 好焊好测，MSOP-8/TSSOP-8 省空间但手工焊接难度大。原型阶段建议 SOIC-8。
【替换警告】pin-to-pin 兼容 ≠ 直接替换。上拉电阻阻值、迟滞电阻、阈值分压都是按原型号参数算的，换料后必须重新核对阈值精度和响应速度，尤其在电池欠压检测这种安全相关场景。
04 典型案例：12V 电池欠压检测（带迟滞）
这是 HCR393 最经典的用法，把前面的知识点串起来：要在 12V 电池跌到 10.5V 时拉低信号给 MCU，回升到 11.0V 才恢复，中间 0.5V 回差防振荡。
设计目标
电源：12V 电池（范围 9V～14V）上门限：10.5V（欠压触发）下门限：10.0V（恢复）输出：3.3V 逻辑电平，直接进 MCU GPIO
电路结构
第一步分压：用 R1=100kΩ、R2=47kΩ 把电池电压分压，分压比约 0.32，10.5V 对应约 3.36V。
第二步基准：反相端（IN1−）接 TL431 或电阻分压从 VCC 取 3.3V 基准。
第三步迟滞：输出经 R3=1MΩ 正反馈到同相端（IN1+），与分压网络等效电阻配合形成 0.5V 回差。
第四步上拉：OUT1 经 4.7kΩ 上拉到 3.3V，VCC=12V 供电但输出高电平由上拉电压决定为 3.3V。
第五步去耦：VCC 引脚就近放 0.1µF 陶瓷电容。

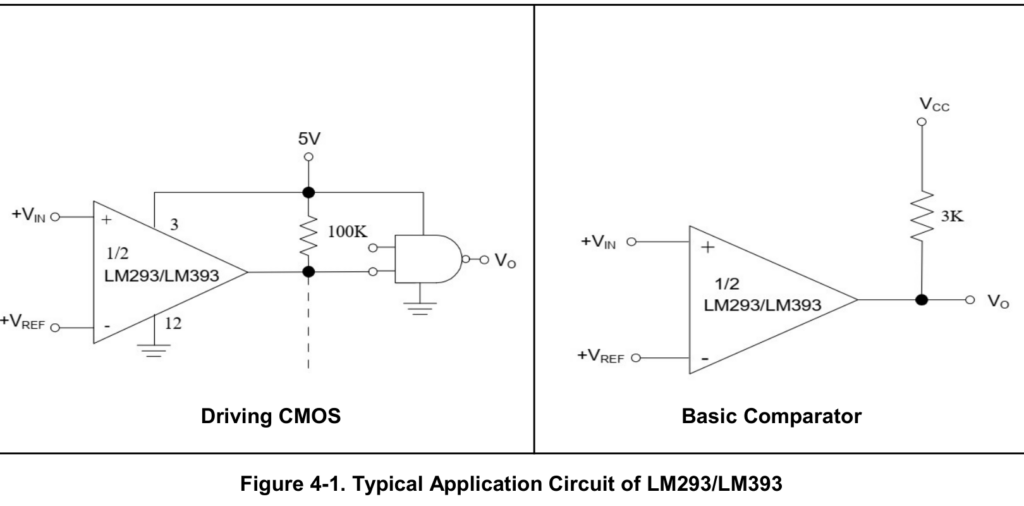

图 3 典型应用电路：左为驱动 CMOS（100k 上拉），右为基本比较器（3k 上拉）
阈值与回差计算
上门限 VTH+ = VREF × (1 + R3/R_parallel)，其中 R_parallel 是 R1∥R2 等效电阻。下门限 VTH− 略低，回差 ΔV = VTH+ − VTH−。本例 R1∥R2 ≈ 32kΩ，R3=1MΩ，回差约 0.5V，符合设计目标。
误差预算
HCR393 失调 5mV max → 经分压比 0.32 折算到电池端约 15.6mV 误差分压电阻 1% 精度 → 阈值误差约 ±105mV基准源精度（TL431 ±1%）→ 约 ±33mV主要误差来源：分压电阻公差 > 基准 > 比较器失调
【适配理由】单电源 12V 直接供电无需额外 LDO；共模含地，分压后 3V 左右信号在共模范围内；开集输出上拉到 3.3V 直接进 MCU，不需要电平转换；0.6mA 静态电流对电池系统可接受；迟滞正反馈一根电阻解决阈值振荡。
【布局建议】分压电阻紧贴比较器输入引脚；输入走线远离输出和开关电源走线；0.1µF 去耦电容紧贴 VCC 引脚；迟滞反馈电阻尽量短，避免拾取噪声；两路比较器不用的那一路输入不要悬空，接固定电平。
05 国内外双比较器对比
选取电源范围、静态电流、失调电压、响应时间、输出类型、温度等级 6 项关键维度对比。竞品数据取自各厂商官网产品页与数据手册。
| 参数 | HCR393/HCR293 | TI LM393 | ON LM393 | 国产 LM393 兼容料 |
| 通道数 | 双路 | 双路 | 双路 | 双路 |
| 电源范围 | 2～36V | 2～36V | 2～36V | 2～36V |
| 静态电流 | 0.6 mA typ | 约 0.45 mA（0.225/ch） | 约 0.4 mA | 约 0.8 mA |
| 失调电压 typ | 1.0 mV | 1.0 mV | as low as 2.0 mV | — |
| 失调电压 max | 5mV（HCR393）/7mV（HCR293） | 5mV | 5mV | 5mV |
| 响应时间 | 1.3 µs | 1.3 µs | spec 100mV step+5mV overdrive | 1.3 µs |
| 输出类型 | 开集 NPN | 开集/开漏 | 开集 | 开集 |
| 工业级型号 | HCR293（−40～+125℃） | LM2903 | HCR293/LM2903 | 部分有 |
| 封装 | SOIC/MSOP/TSSOP | SOIC/VSSOP/TSSOP | SOIC/TSSOP | SOIC/TSSOP |
选型结论
【要经典标准料替代】HCR393 pin-to-pin 兼容 TI/ON，参数同档，优势在 HCR293 工业级 −40～+125℃ 和三种封装选择。
【要最低功耗】TI LM393（0.45mA）和 ON LM393（0.4mA）略低，但差距在 0.15mA 量级，电池系统影响有限。
【要工业宽温】选 HCR293/LM2903 系列，不要用商业级 HCR393 凑 −40～+125℃ 场景。
【要成本敏感】国产兼容料价格低，但静态电流偏大（0.8mA），批量前要实测失调和温漂。
06 电子工程师调试
1 上拉电阻必加：开集输出没有上拉电阻，高电平出不来。典型 3k～100k，速度要求高取小阻值，低功耗取大阻值；数字电路 3k～10k 是常见折中。
2 阈值附近必须加迟滞：正反馈电阻从输出接到同相端，回差取阈值的 2%～5%，否则电源纹波和负载瞬态都会引起误翻转。
3 共模范围别顶满：规格书给出共模上限 VCC−1.5V，输入长期超过这个范围会失真；测地附近信号它天生擅长（共模含地），但不要测 VCC 附近。
4 VCC 就近放 0.1µF 去耦：比较器输出跳变瞬间会从电源取瞬态电流，去耦电容不够会通过电源耦合造成另一路误翻转——双通道芯片尤其注意。
5 输出灌电流别超：开集输出是下拉，规格书输出短路电流典型 16mA，设计时灌电流留余量，不要直接灌继电器线圈这种大电流负载，中间加三极管/MOSFET 扩流。
6 不用的通道别悬空：第二路不用时，同相端和反相端接固定电平（如一个接 GND、一个接 VCC/2），输出悬空，防止输入漂移耦合干扰在用的那一路。
7 输入保护：输入电压不要超过 VCC+0.3V，超压时串联电阻限流；ESD 暴露接口加 TVS。
8 上电误动作：VCC 上电过程中比较器输入还没稳定，输出可能乱跳。关键安全场景加 RC 延时或 Power-On Reset 逻辑。
9 走线隔离：输入走线（高阻、小信号）远离输出走线和开关电源电感；分压电阻紧贴输入引脚，减少寄生电容。
10 替换验证：换上不同品牌兼容料后，重新测阈值精度、响应时间、输出低电平和温漂。pin-to-pin 只是开始，不是结束。
【记忆口诀】开集必须加上拉，阈值附近加迟滞；共模别顶 VCC 减一点五，去耦电容贴脚放；灌电流留余量，空脚别悬空；上电乱跳加延时，换料一定重验证。
07 总结
HCR393/HCR293 的工程价值在于：单电源 2～36V 宽压、共模含地、开集输出电平自由混搭、0.6mA 低功耗、1.3µs 响应，一颗 8 脚芯片塞两路独立比较器，四十年不过时不是没有原因的。
选型时重点确认
| 电源电压 | 2～36V 单电源 ±1～±18V 双电源 |
| 输出结构 | 开集 NPN 必须外部上拉 |
| 共模范围 | 0 ～ VCC−1.5V 含地，不测 VCC 附近 |
| 迟滞设计 | 正反馈电阻 回差取阈值 2%～5% |
| 温度等级 | HCR393 商业级 HCR293 工业级 −40～+125℃ |
| 静态电流 | 0.6mA typ 与 VCC 基本无关 |
【替换原则】替换 TI LM393 / ON LM393 / 国产兼容料时，不要只看引脚兼容——要重新验证上拉电阻、迟滞回差、阈值精度、响应时间和温漂。pin-to-pin 只是开始，不是结束。
