特性
输入电压范围从2.7V到5.5V·最高输出电流达3安培1.0MHz恒定频率运行高效率:最高达95%无需肖特基二极管输出电压低至0.6V·低负载时采用PFM模式以实现高效率·在压差工作模式下100%占空比低静态电流:50uA短路保护热故障保护电源良好输出功能(仅限HCR3113A)浪涌电流限制与软启动功能输入过压保护(OVP)小于1微安关断电流。

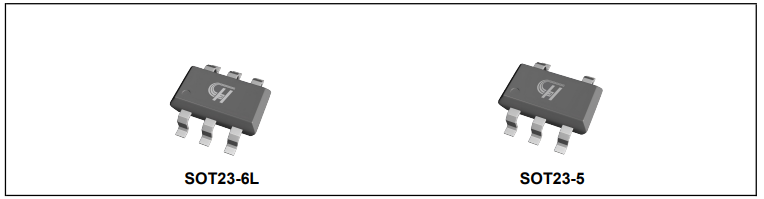

HCR3113A采用SOT23-6L封装
HCR3113B采用SOT23-5封装。
通用描述
HCR3113A和HCR3113B是一款1.0MHz固定频率、电流模式降压转换器。它非常适合应用于需要从单节锂离子电池获得高达3A高输出电流的便携式设备此外，它们还能在100%负载周期下0运行以实现低压降功能，从而延长便携式系统中的电池寿命;而在轻载运行时则可提供非常低的输出纹波，适用于对噪声敏感的应用场景。HCR3113A及HCR3113B高切换频率的特性能够最大程度地减小外部元件的尺寸，同时保持。较低的切换损耗。内部斜率补偿设置使器件能够使用较小的电感值进行运作，从而优化尺寸并确保高效运行。HCR3113A具有电源良好功能，其封装形式为6针SOT23-6L。HCR3113B则采用5针S0T23-5封装
无需PG引脚即可调节输出电压。该器件提供两种工作模式:PWM控制和PFM模式切换控制，可在更宽负载范围内实现高效率。
应用
数字机顶盒(STB)
无线和DSL调制解调器便携式仪器
数码和视频相机
PC卡
功能描述
HCR3113A和HCR3113B是高输出电流单片式开关模式降压DC-DC转换器。这些器件以固定的1.0MHz切换频率运行，并采用斜率补偿电流模式架构。
这款降压型DC-DC转换器可输出高达3A的电流，输入电压范围为2.7V至5.5V。它最大程度地减小了外部元件尺寸，并在重负载范围内实现了效率优化。斜坡补偿功能使器件能够在广泛的电感值范围内保持稳定，从而可使用数值较小且直流电阻(DCR)较低的元件来实现更高的效率。在输出端仅需配置一个小型旁路输入电容即可。
在轻载且无负载状态下，HCR3113A和HCR3113B处于PFM模式以节省电能。在PFM模式下，器件会通过多次SW切换脉冲来逐渐提升其输出电压，而误差放大器输出电压VCOMP则随之下降。当VCOMP电压降至内部阈值以下时，器件便会停止切换。因此，在PFM模式下，FB电压会略高于PWM运行时正常的0.6V参考电压。在无负载状态下，FB电压通常会比正常的0.6V高出1.5%在PWM操作中参考电压。
1.0MHz，3A同步降压转换器稳压器可调输出电压可通过外部反馈进行编程，可调节至任何电压范围，从0.6V直至接近输入电压。它利用内部MOSFET实现高效率，并通过使用0.6V的内部参考值来生成非常低的输出电压。在过压保护模式下，转换器的工作周期会提升至100%，且输出电压会跟随输入电压变化，同时考虑到P通道高侧MOSFET和电感器DCR较低的RDS(ON)压降。内部误差放大器与补偿机制确保了出色的瞬态响应、负载调节和线路调节性能。内部软启动功能可消除在启用或输入电压施加时可能出现的输出电压过冲现象。HCR3113A和HCR3113B还具备电源良好开路输出功能，用以指示输出电压状态。当输入电压高于UVL0且EN处于启用状态时，PG状态由输出电压决定。当输出电压高于调节标称电压的91%时，PG引脚将进入高阻抗状态;一旦输出电压降至阈值以下，PG引脚将被拉低。当设备因EN被拉低而关闭时。PG值也被调低了。
