特性
3A输出电流
轻载时自动脉冲跳过模式
集成142m/103m DMOS开关
4.5V至30V输入工作范围
输出可调范围从0.92V到20V
最高可达94%效率
3uA关断电流
固定340KHz频率
可编程软启动
热关断和过流保护
输入电源过压和欠压锁定
最小导通时间220ns
符合RoHS标准且100%无铅(pb)无卤素
通用描述
3A,30V,340KHz同步降压转换器HCR3234是一款同步电流模式降压稳压器，能够驱动3A连续负载电流，并具有优异的线性与负载调节性能。
HCR3234的输入范围为4.5V至30V，输出可通过电阻驱动器外部设定，范围从0.92V到20V。
故障状态保护功能包括逐次循环电流限值和热停机制，在停机制动模式下，调节器会消耗3微安的供电电流。可编程软启动功能可有效减少初始启动时的瞬时供电电流和输出过冲现象。自动脉冲跳越模式操作可在负载较轻时提高效率

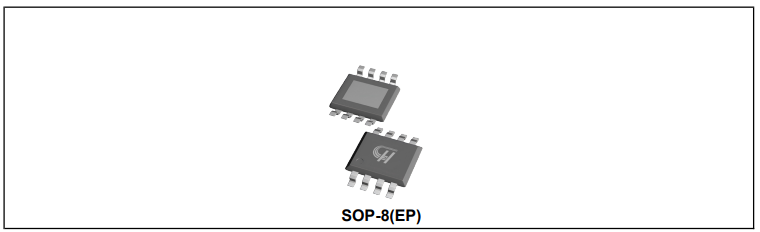

HCR3234需要最少数量的外部元件。它采用SOP-8(EP)封装。
应用领域
分布式电源系统
网络系统
PC显示器
便携式电子设备
功能描述
HCR3234将输入电压从4.5V调节至30V，输出电压低至0.92V，并可提供高达3A的负载电流。
HCR3234器件采用电流模式控制方式对输出电压进行调节。输出电压通过一个电阻分压器在FB处进行测量，并通过内部跨导误差放大器进行放大。
COMP引脚的电压与开关电流(内部测量)进行比较，以控制输出电压。
该转换器利用内部N沟道MOSFET开关将输入电压逐级降至调节后的输出电压。由于高侧MOSFET所需的栅极电压要高于输入电压，因此需要采用升压电路。需要在SW和BS之间连接电容器，以驱动高侧栅极。升压电容器在SW处于低电平时由内部5V轨进行充电。在轻负载条件下，电感电流可能在每个脉冲周期内达到零或反向状态。底部的DMOS会被电流反向比较器关闭，开关电压将随之振荡。这是一种断续模式操作，对于开关稳压器而言属于正常行为。在轻负载状态下，HCR3234会在脉冲跳越模式下自动跳过脉冲，以保持输出调节并提高效率。
当FB引脚电压超过标称调节值0.92V的13%时，过压比较器被触发，并强制使高边开关关闭。
