低噪声JFET双运算放大器，提供绿色SOIC-8(SOP-8)和DIP-8形式封装，专门为音乐设备和彩色电视机的高质量音频放大电路而设计。
一、特点
宽共模(最高至VCC+)和差分电压范围
低输入偏置和失调电流
低噪声，典型值en=15nV/√Hz(在1kHz时)
输出短路保护
高输入阻抗JFET输入级
低谐波失真:0.01%(典型值)
内部频率补偿
无闩锁操作
高斜率:16V/us(典型值)

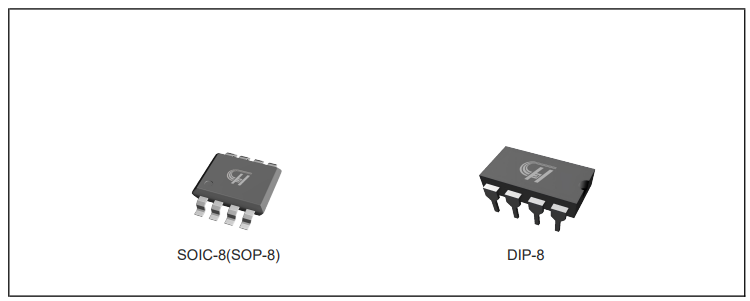

提供绿色SOIC-8、DIP-8封装
工作温度:-40°C至+85°C
二、内部框图
引脚 符 号 功 能
1 LO+ 左声道声音正极输出
2 LO- 左声道声音负极输出
3 VCC1 +16V供电
4 RIN 右声道声音输入
5 NC 空脚
6 MUTE 静音
7 ST-BY 待机
8 P-GND 地
9 S-GND 地
10 NC 空脚
11 NC 空脚
12 LIN 左声道声音输出
13 VCC2 +16V供电
14 RO- 右声道声音正极输出
15 RO+ 右声道声音负极输出
三、通用描述
HCRO72C是一款高速、JFET输入的双运算放大器，采用单片集成电路结构，内置匹配良好的高压JFET和双极型晶体管。
该器件具有高斜率、低输入偏置电流和失调电流，以及低失调电压温度系数。
HCRO72C提供绿色SOIC-8(SOP-8)和DIP-8封装，工作温度范围为-40°C至+85°Co
四、应用领域
电机驱动:交流和伺服驱动控制及功率级模块
单相在线式UPS
三相UPS
专业音频混音器
电池测试设备。
